樹脂管系列

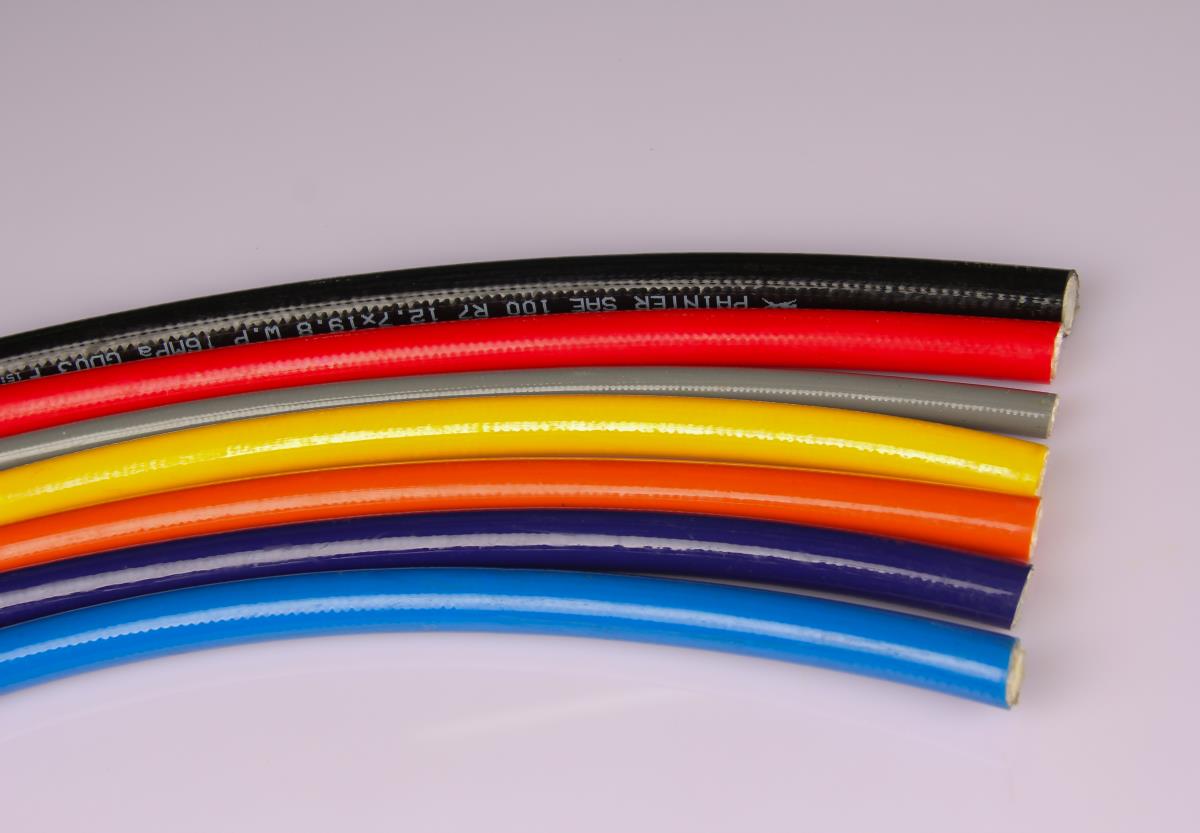

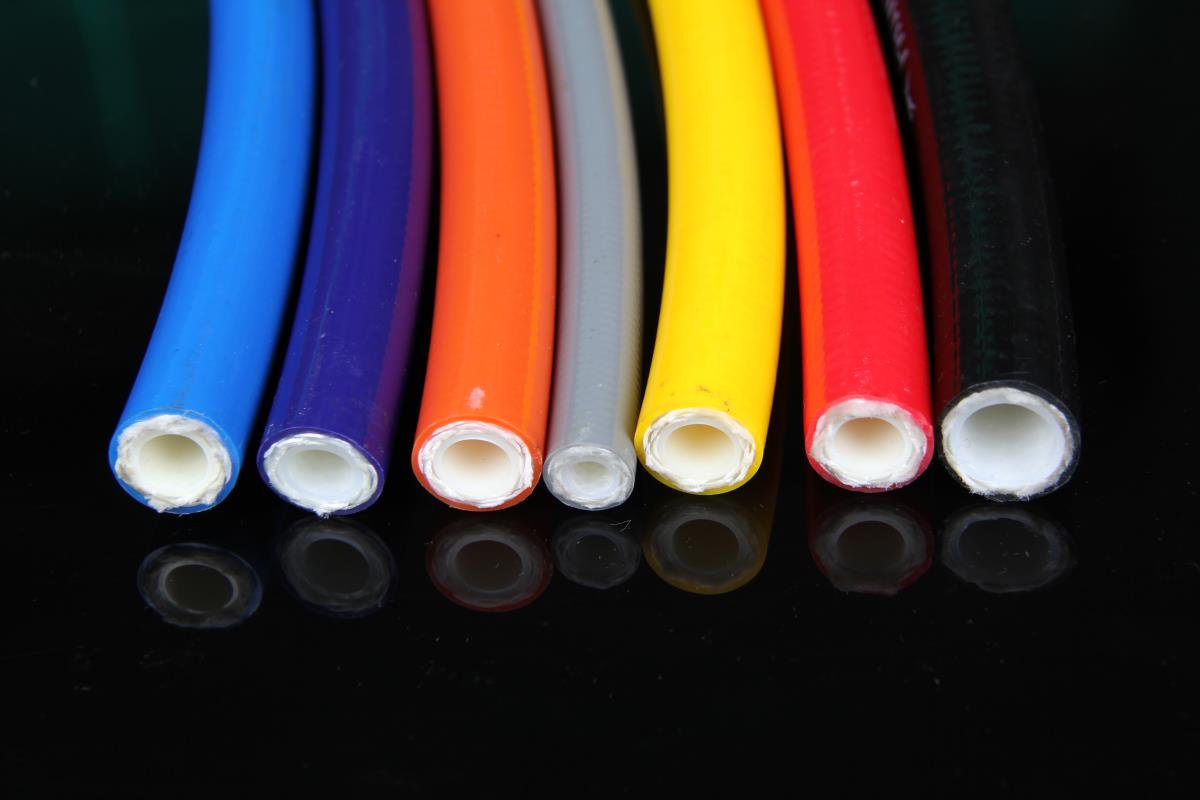

纖維編織樹脂管
型號：SAE 100 R8
性能
內襯層：尼龍增強層：芳綸纖維
外覆層：聚胺脂
使用溫度：-40℃ ～ +100℃
使用范圍：機械壓力表線、航空、航天、高壓力機械
- 產品詳情
技術參數指標
|
軟管尺寸 HOSE SIZE |
內徑X外徑I.DxO.D |
額定工作壓力 |
最小爆破壓 B.P |
最小彎曲半徑 |
參考重量 W.T |
內外徑公差 ALLOWED TOLERANCE |
||||
|
inch |
Dash |
DN |
MM |
Bar |
psi |
Bar |
psi |
（mm） |
Kg/m |
mm |
|
1/8" |
02 |
3 |
3.2X7.1 |
630 |
9100 |
2000 |
29000 |
30 |
|
±0.1mm |
|
3/16" |
03 |
5 |
4.8X11.1 |
500 |
7200 |
1700 |
24000 |
35 |
|
±0.1mm |
|
1/4" |
04 |
6 |
6.3X12.3 |
350 |
5000 |
1400 |
20000 |
50 |
|
±0.1mm |
|
5/16" |
05 |
8 |
7.9X14.3 |
325 |
4700 |
1300 |
18000 |
60 |
|
±0.1mm |
|
3/8" |
06 |
10 |
9.5X16.7 |
280 |
4000 |
1120 |
16000 |
80 |
|
±0.1mm |
|
1/2" |
08 |
13 |
12.7X20.5 |
245 |
3500 |
980 |
14000 |
95 |
|
±0.1mm |
|
5/8" |
10 |
16 |
15.9X24.5 |
195 |
2800 |
780 |
11000 |
125 |
|
±0.1mm |
|
3/4" |
12 |
19 |
18.9X28 |
162 |
2300 |
650 |
9400 |
150 |
|
±0.1mm |
|
1" |
16 |
25 |
25.4X34.7 |
142 |
2000 |
570 |
8200 |
200 |
|
±0.1mm |
